產品展示

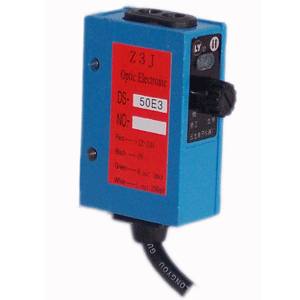

光電開關23J

點擊圖片查看大圖

詳細信息

一.型號表

類型		紅外光電開關					標志傳感器
類型		對射		漫反射			綠光	紅光
檢出距離		2m	3m	15cm	30cm	50cm	10mm	10cm
安裝方式	直式	2C	3C	DS15E3	DS30E3	DS50E3	Vs2CE3	Vs2RE3
安裝方式	側式	2C1	3C1	DS15E31	DS30E31	DS50E31	Vs2CE31	Vs2RE31
注：1、安裝方式：直式指光線與導線方向在同一軸面上，側式則二者相垂直。
2、非型號表中所含檢出距離的紅外光電開關、定貸時注明檢距。

2.操作步驟

一、紅外型光電開關操作步驟

　　固定好光電開關，使光電開關正對所要檢測物，調節靈敏度旋扭可以調整光電開關的檢測距離，靈敏度旋扭由低調高，則檢測距離可以從0mm增至該型號的最大檢測距離。

　二、標志型光電開關操作步驟

　　固定好光電開關，使檢距符合要求。根據您所用的包裝紙及色標顏色確定光源，再根據您機械的需要決定輸出方式的亮動或暗動。最后按以下三步調節靈敏度(以下按輸出亮動方式，包裝約標志為淺色、背影為深色為例)。

　(1)移動包裝紙，使投光點落在標記之后的背影區，將靈敏度反向旋，然后順時針慢慢旋轉至指示寧恰好亮。記住此時電位器位置(A點)。

(2)再移動包裝紙，使投光點落在標記中央，此時指示燈亮，然后逆時針?lè)较蚓従徯齽?dòng)調節扭，直至指示燈恰好熄滅，記住此時的旋扭位置(B點)。

(3)正確完成以上二步操作后，再將電位器扭旋定在A、B兩點的中間C位置即可，調節完畢。A、B兩點距離越大，說明色差比較大，檢測越穩定。但A、B兩點至少應有一格的距離，否則檢測將會不穩定。

3.主要技術參數

型號	Z3J-2C3	Z3J-3C3	Z3J-Ds15E3	Z3J-Ds30E3	Z3J－Ds50E3	Z3J-V32GE3 Z3J-V32RE3
檢測距離	2m	3m	15cm	30cm	50cm	10mm
供電電壓	DC12-24V1±0% 波紋<10%
消耗電流	45mA以下
標準檢測物	5-5cm白畫紙					5*10mm黑標記
帶載電流	100mA
輸出壓隆	1V（max)
響應時間	2ms
靈敏度	單圈可調
輸出方式	亮動、暗動均有
輸出指示	紅色LED
防護等級	IP64
外殼材料	金屬
光源色譜	紅外線					綠色（G）紅色（R）
引出線	直徑5.4PVC護套電纜標準長2M
環境溫度	工作　-15℃-55℃

4.注意事項

1、包裝紙標記與背影色差較低（如白色與淡黃色）或您機械要求光電開關響應時間低于2ms時，建議使用本公司Z3N系列產品。

2、通電前務必檢查所用電源是否符合DC12-24V±10%　，最高不超過30V，否則有可能損壞光電開關。

　3、調整靈敏度時，應用小螺絲刀且不宜過度用力，否則有可能損壞電位器旋扭而影響光電開關工作。

　4、標志型開關檢測高反射系數紙面（如鋁箔紙等）時，準許光電開關安裝與檢測紙面成15度角，以確保檢測效果最佳。

5、為保證標志型光電開關高穩定性檢測，要保證做到兩點：一是檢測距離符合規定的額定檢距，以確保包裝材料在準許的上下振動區域內正常工作；二是嚴格按操作步驟調節靈敏度。且每換不再包裝材料就應重新調節。

6、安裝時應防止強光直射進光學鏡頭或采取適當?shù)恼诠獯胧?

7、工作環境的溫度、濕度、振動、沖擊及其他有腐蝕性氣體，均可能影響光電開關的工作，請您注意盡量排除這些影響。

8、平時注意保護光學鏡頭的清潔，安裝時盡量避免鏡頭豎立朝上，以減小灰塵。

9、本產品若在一年內非人為因素而不能正常工作，可將原件寄回本廠，本廠負責調換新品。
