規格明細

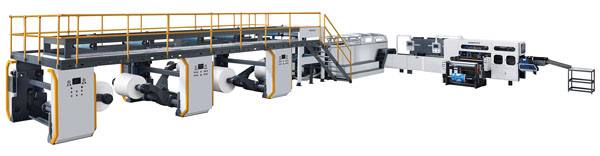

本公司專業生產的HSE-A4型A4復印紙雙回旋刀切紙機，它集電氣自動化， PLC控制系統和機械自動化為一體的有紙卷展開、切紙、計數、輸送，令 紙排出的連續生產的一整套加工生產設備。
標準配備內容
1.四套無軸地面提升退紙架，紙軸最大直徑f1200；
2.四套先進的控制張力系統；
3.四套控制跑偏機構；
4.四套抗翹曲機構；
5.五套縱切分條上、下刀組；
6.一套同步橫切上、下刀組；
7.三套高速輸紙系統；
8.二套低速輸紙系統；
9.廢紙排出裝置；
10.2D振蕩令紙收集裝置；
11.PLC令紙計數裝置；
12.令紙縱橫向排出裝備；
13.一整套PLC故障報警停機系統；
14.一整套PLC控制裝備。
機器規格
|
名稱
|
參數
|
|
工作寬度
|
毛寬:900mm;凈寬:840mm
|
|
紙軸直徑
|
Max.1200mm; Min.600mm
|
|
紙張等級
|
高級復印紙、高級書寫紙、高級雙膠紙等高級紙張
|
|
切紙長度
|
該切紙機的設計是加工A4紙, 其切紙長度A4紙長邊297mm
|
|
生產運行速度
|
Max 0-120m/min(根據不同紙張)
|
|
令紙排出產量
|
12令/min
|
|
切紙精度
|
允許誤差
|
|
傳動
|
交流變頻無級調速
|
|
控制電壓
|
220V AC/24V DC
|
|
壓縮空氣消耗
|
300NL/min
|
|
切邊
|
10mm x 2
|
|
分裁數
|
4裁A4短邊210mm
|
|
紙軸芯直徑
|
3"(76.2mm), 6"(152.4mm) or set in accordance with the requirements of customers
|
|
紙張克重范圍
|
60-100g/m2
|
|
令紙記數
|
500頁，令紙高度
|
|
切次
|
404 times/min
|
|
切紙負荷
|
Max:400g/m2 (4x100g/m2)
|
|
切紙條件
|
1.速度不變；2.紙軸不能有斷頭；3.所有紙幅一次切成；4.需合格紙
|
|
主供電
|
3x380V 50HZ
|
|
裝機容量
|
32Kw
|
|
壓縮空氣壓力
|
6bar
|
|
安全防范
|
依照國有現行安全標準設計
|
|
